JGQ(X)-SQ三球體可曲撓橡膠接頭
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭簡介GJQ(X)-SQ-II型三球體可曲撓橡膠接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成。用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介…
|
|

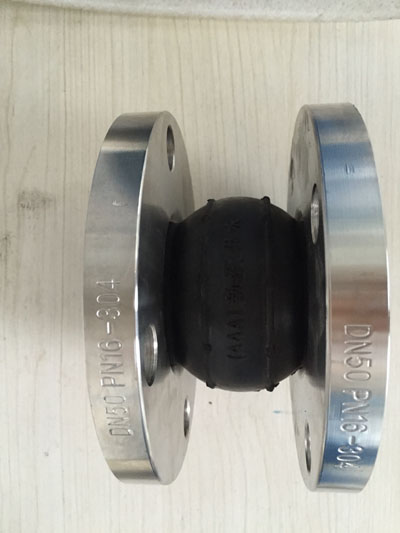

GJQ(X)-SQ-II型三球體可曲撓橡膠接頭簡介
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成。用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭使用范圍
由于橡膠柔性接頭具有良好的綜合性能，廣泛用于供水排水，循環水、暖通空調、消防、造紙、制藥、石油、化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送—15℃~115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型橡膠接頭用于輸送—30℃—250℃以上的上述介質或油、弄酸弄堿、固態物料。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭材質
橡膠柔性接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。GJQ(X)-SQ-II型三球體可曲撓橡膠接頭規格
|
通徑 |
長度 |
軸向位移 |
徑向位移 |
偏轉位移 | ||
|
mm |
寸 |
伸長 |
壓縮 | |||
|
300 |
12 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
350 |
14 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
400 |
16 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
450 |
18 ″ |
550 |
90 |
110 |
70 |
± 12 ° |
|
500 |
20 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
600 |
24 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
700 |
28 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
800 |
32 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
900 |
36 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
1000 |
40 ″ |
550 |
105 |
125 |
85 |
± 12 ° |
|
1200 |
48 ″ |
550 |
105 |
125 |
85 |
± 10 ° |
|
1400 |
56 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
1600 |
64 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
1800 |
72 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
2000 |
80 ″ |
600 |
120 |
135 |
90 |
± 10 ° |
|
2200 |
88 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2400 |
96 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2600 |
104 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2800 |
112 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
3000 |
102 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
更多有關可曲撓橡膠接頭的信息，可咨詢鞏義市新躍供水材料有限公司。咨詢電話：13253475755
